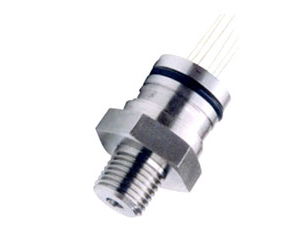

HT24硅壓阻式壓力傳感器 壓力傳感器
- HT24 硅壓阻式芯體的核心是高穩定性擴散硅元件,被測介質壓力通過隔離膜片及硅油傳遞到硅橋片,利用擴散硅的壓阻效應原理,實現測量液體、氣體壓力大小的目的。該產品采用平膜結構,易清理,可靠性高,適合應用在食品、衛生等行業。產品特點測量范圍0~35KPa~20Mpa硅壓阻式充油壓敏元件三種外形供選擇產品應用氣體、液體壓力
產品詳細
HT24硅壓阻式壓力傳感器
產品介紹
HT24 硅壓阻式芯體的核心是高穩定性擴散硅芯片。該產品采用平膜結構,
易清理,可靠性高,適合應用在食品、衛生等行業。
產品特點
l 采用先進技術及316L殼體封裝,全鈦材、哈氏合金膜片等材質。
l 利用厚膜電路對其進行溫度補償和零點修正。
l 具有很高的可靠性、重復性和穩定性。
l 測量范圍 0~10KPa~35Mpa
l 平膜結構、易清洗
應用及行業
l 對 316L 不銹鋼無腐蝕的氣體、液體壓力測量
l 食品及飲料行業
l 工業過程控制
l 醫藥行業
電氣性能
l 供電電源:≤2mADC(典型值1.5mADC)
l 輸入阻抗:2.5KΩ~6KΩ
l 輸出阻抗:2.5KΩ~6KΩ
l 電氣連接:鍍金柯伐管腳或 100mm高溫導線
性能參數 | ||||
量程范圍 | 表壓(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | ||
絕壓(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | |||
密封參考?jí)海?/span>S) | 3500KPaS、7MPaS、10MPaS、20MPaS、35MPaS | |||
典型值 | 最大值 | 單位 | ||
非線性 | ±0.15 | ±0.3 | %F.S | |
重復性 | 0.05 | 0.1 | %F.S | |
遲滯 | 0.05 | 0.1 | %F.S | |
零點輸出 | 0±1 | 0±2 | mV |
滿度輸出 | ≤20KPa | 50±10 | 50±30 | mV |
≥35kPa | 100±10 | 100±30 | mV | |
零點溫度漂移 | ≤20KPa | ±1 | ±2 | %F.S |
≥35kPa | ±0.5 | ±1 | %F.S | |
滿度溫度漂移 | ≤20KPa | ±1 | ±2 | %F.S |
≥35kPa | ±0.5 | ±1 | %F.S | |
補償溫度 | ≤20KPa | 0~50 | ℃ | |
≥35kPa | 0~70 | ℃ | ||
工作溫度 | -20~80 | ℃ | ||
貯存溫度 | -40~125 | ℃ | ||
允許過載 | 3X滿量程或60MPa兩者取較小值 | |||
爆破壓力 | 5X滿量程 | |||
長期穩定性 | 0.2 % | F.S/年 | ||
膜片材質 | 316L | |||
絕緣電阻 | ≥200MΩ 100VDC | |||
O型密封圈 | 丁晴橡膠或氟橡膠 | |||
振動 | 在10gRMS, 20Hz~2000HZ條件下無變化 | |||
沖擊 | 100g,11ms | |||
響應時間 | ≤1ms | |||
填充介質 | 硅油 | |||
重量 | 約55g/只(含內包裝) | |||
備注:以上參數測試條件:恒流1.5mA、室溫25℃ |
外形結構 | |

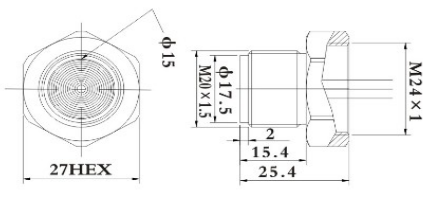

尺寸圖
|

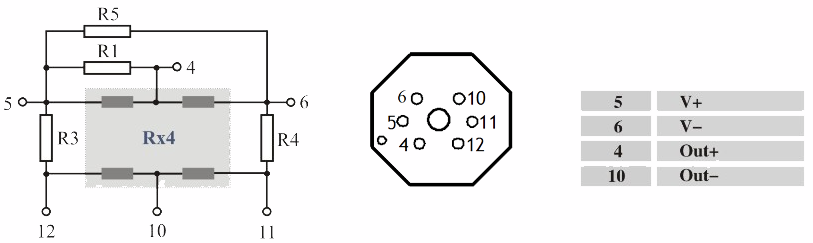

電氣連接及補償方式 |
構
|
電

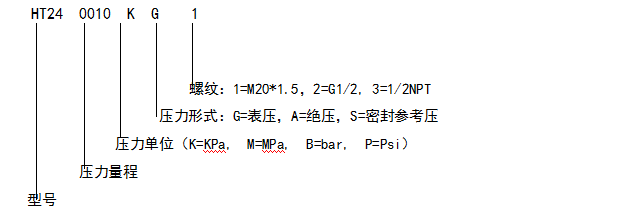

選型說明 |
選型提醒 |
1. 裝配時注意芯體尺寸與變送器外殼的配合,以達到所要求的的氣密性。
2. 裝配時要垂直放正,均勻用力下壓,以防卡殼或壓壞補償版。
3. 被測介質要與芯體膜片外殼(316L)材料兼容,否則訂貨時要特殊說明。
4. 禁用手或者尖銳物體按壓傳感器膜片,避免因膜片變形或者穿孔而導致芯體損壞。
5. 表壓芯體導氣管要保持與大氣相通,且禁止水,水汽或腐蝕性介質進入芯體負壓腔。
6. 管腳引線若有變化,以芯體實物攜帶標簽為準。
